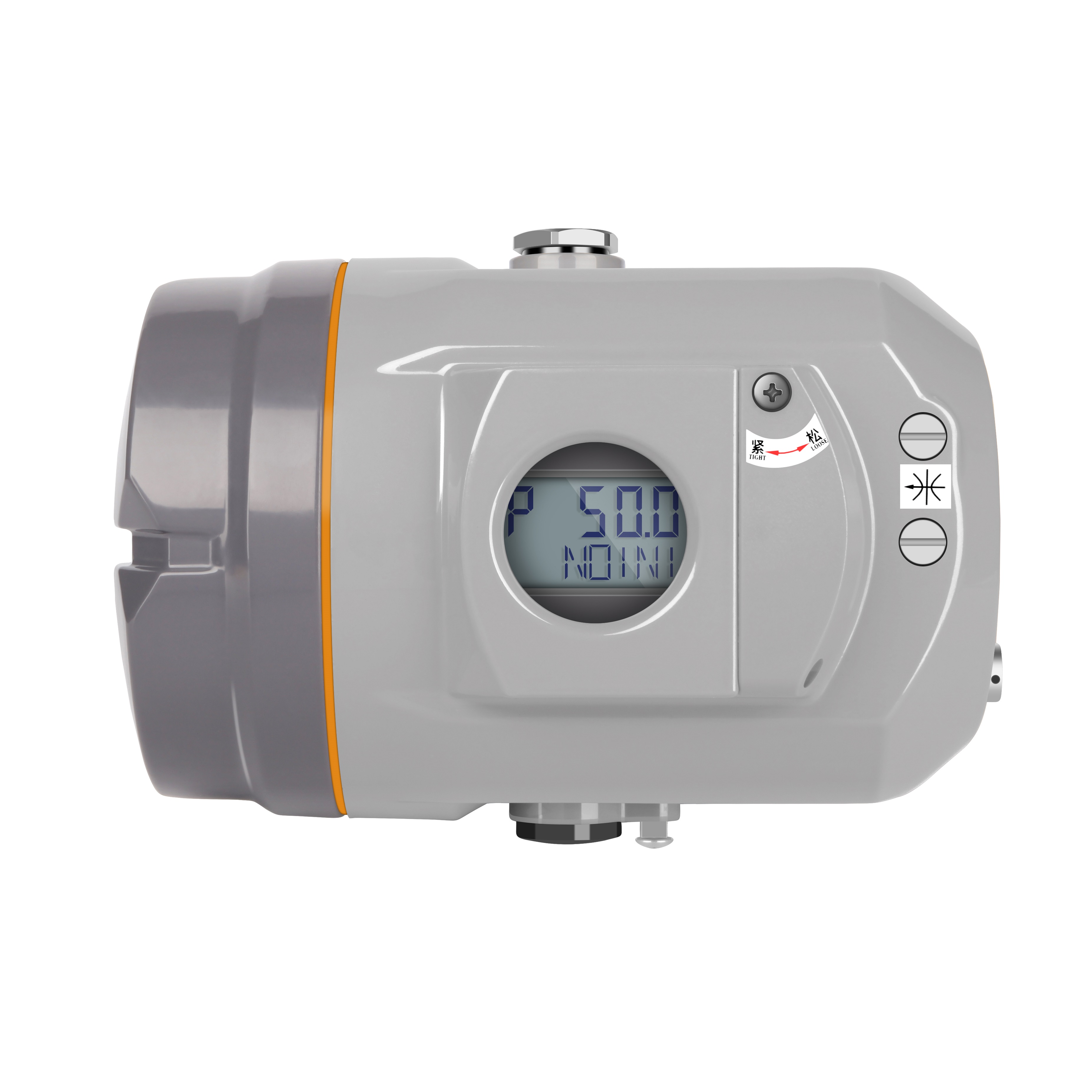

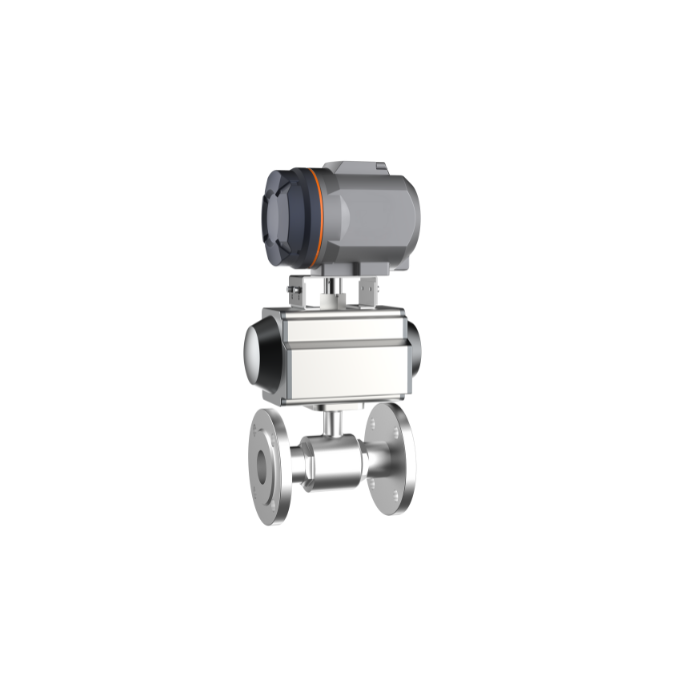

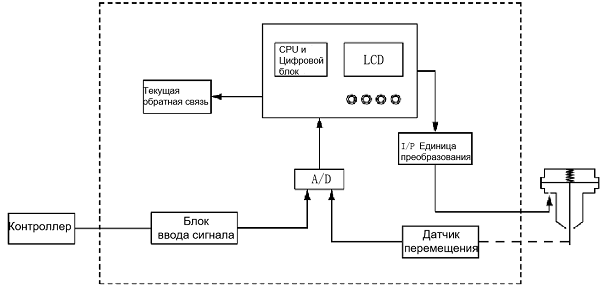

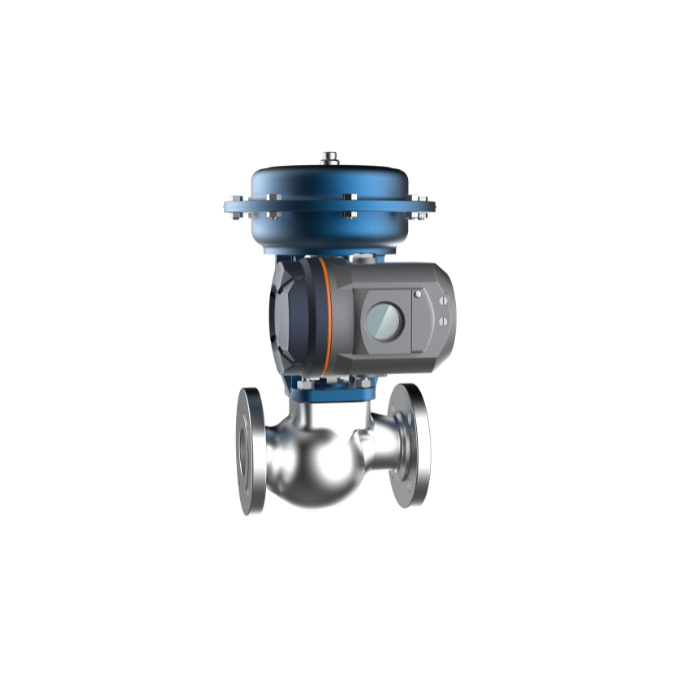

Огнестойкий позиционер серии IP6000 устанавливается на пневматические приводы. Он используется для управления впуском и выпуском воздуха пневматическими приводами для приведения положения клапана к заданному значению путем вычисления как данных по сигналу постоянного тока 4-20 мА, так и положения обратной связи.
Обычный линейный（L）
Дистанционный линейный*（F）
Обычный поворотный（R）
Дистанционный поворотный*（FR）
Раздельный*（S）
Одинарного действия（Пружина）
Двойного действия（D）
Невзрывоопасный（n）
Ex ia IIC T4/T6 Ga（i）
Ex d IIC T6 Gb（d）
Не имеет（0）
Имеет（1）
Не имеет（0）
Имеет（1）
Не имеет（0）
Линейный（1）
Ротационный（2）
Не имеет（0）
Имеет（1）
Safe（S）
Freeze（F）
-20℃（N）
-40℃（L）
В параметрах типа установки опции, отмеченные * (FL, FR и S), не поддерживают взрывозащищенный вариант d (Ex d IIC T6 Gb).
* отмеченные опции (отдельный тип) не поддерживают параметр минимальной температуры окружающей среды L (-40°).
|

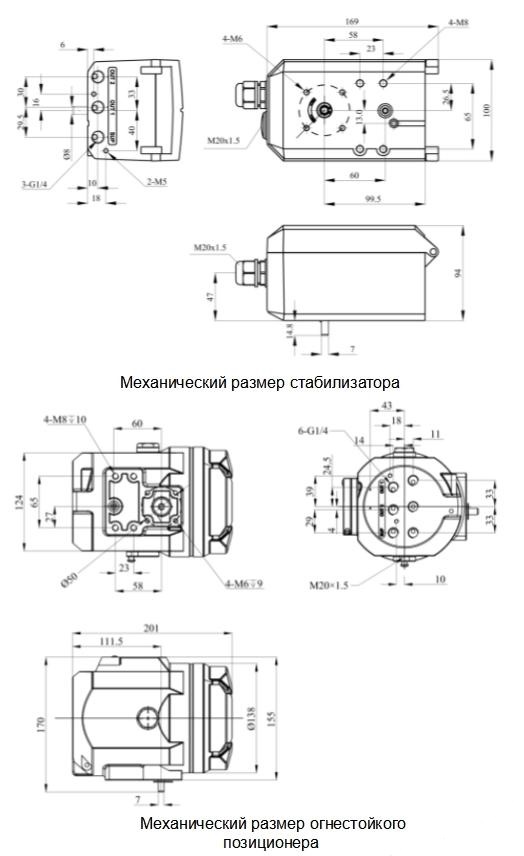

Материал
|
Алюминиевый сплав |
|
Манометр в сборе |
Алюминий, анодированный
|
|
Входной сигнал |
Входное сопротивление: 120 Ом Предельное напряжение: 28 В
|
|
Выходной сигнал
|
Метод обратной связи: двухпроводная система с сигналом 4~20 мА, внутреннее сопротивление 120 Ом
|
|
Протокол цифровой связи |
HART 7 |
|
Минимальный рабочий ток |
3.8mA |
|
Постоянный расход воздуха |
≤ 0.4 L/min |
|
Дальность перемещения |

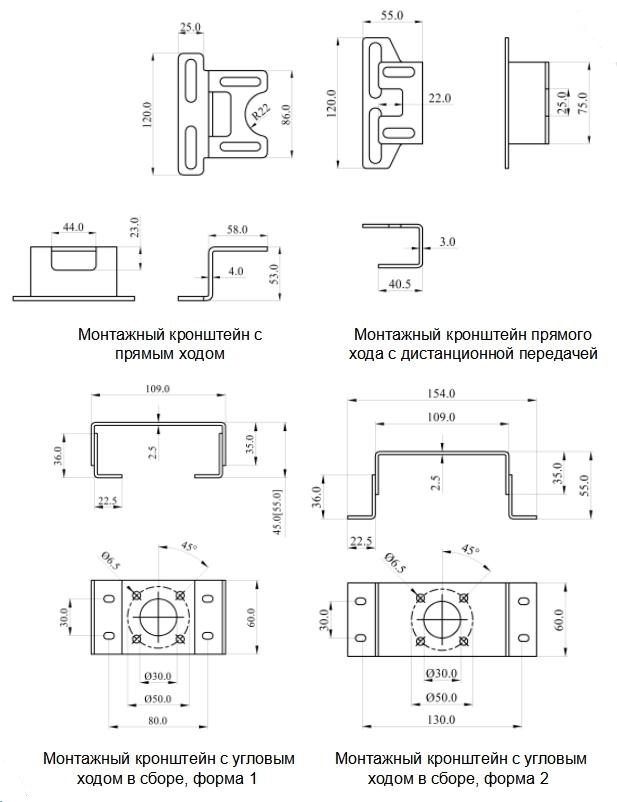

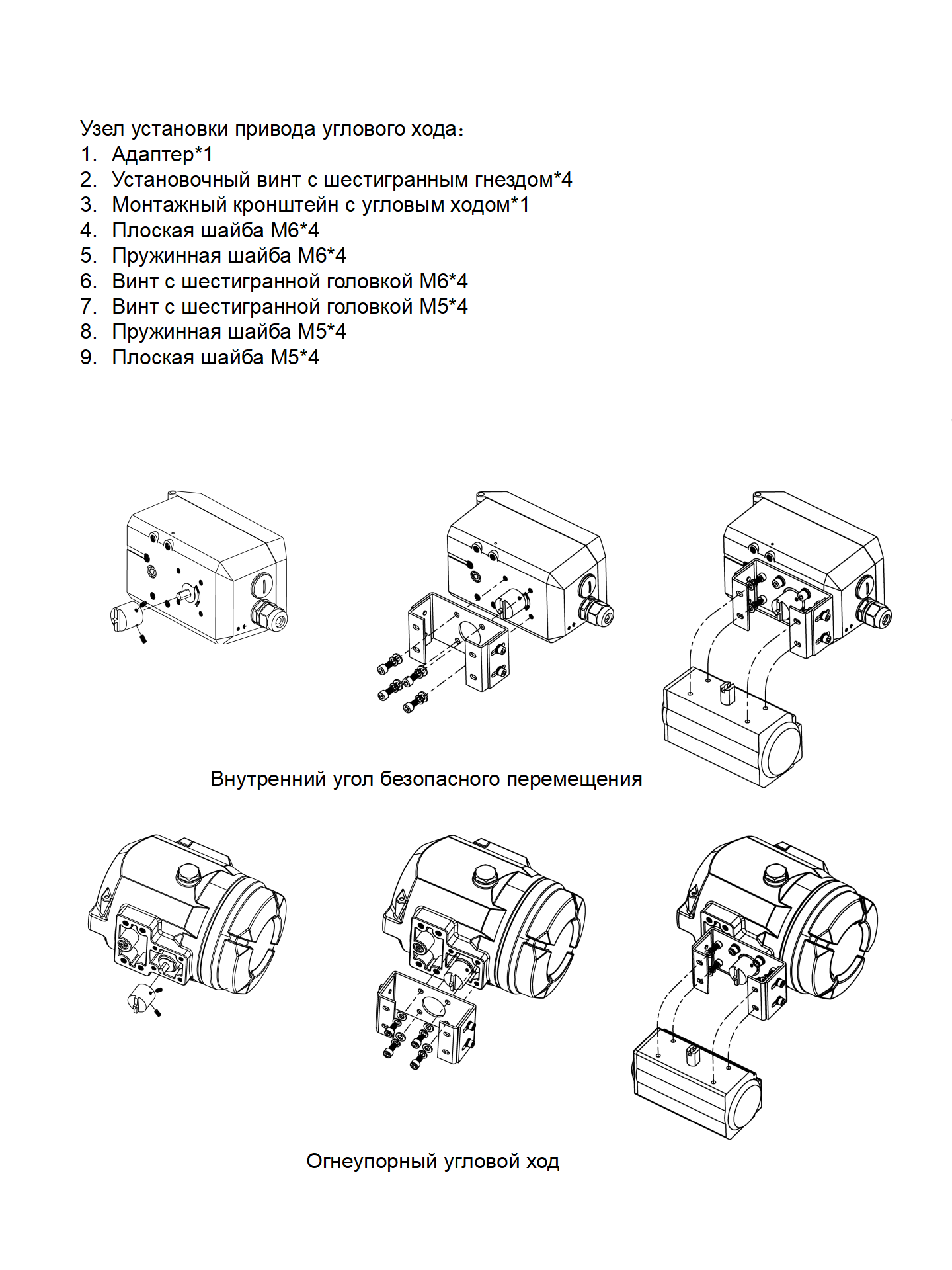

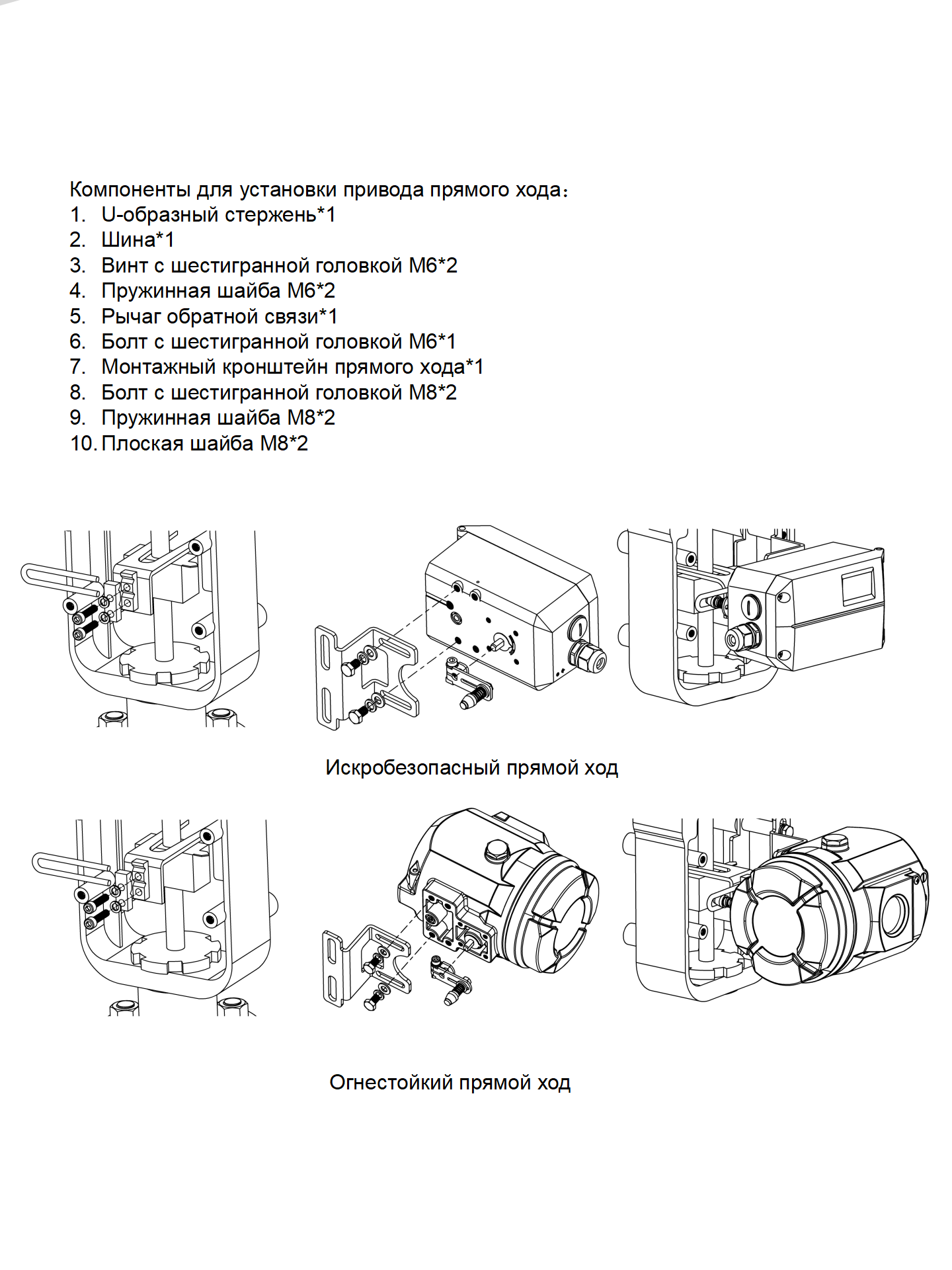

Обычный прямой ход：10~100mm Обычный угловой ход：30~100° Разделенный тип：5~25mm Дополнительный монтажный кронштейн：Жесткое соединение или мягкое соединение Примечание: Дальность хода у дистанционного типа передачи такая же, как и у обычного типа
|
|
Пневматические данные |
Качество воздуха соответствует стандарту ISO 8573-1 Давление: 1,4 ~7 бар (20,3 ~101,5 фунтов на квадратный дюйм) Размер и плотность твердых частиц: Уровень 3 Точка росы под давлением: Уровень 3 (минимум на 20 К (36°F) ниже температуры окружающей среды) Содержание масла: Сорт 3
|
|
Антивибрационный |
0,15 мм, 10 Гц-60 Гц, 20 циклов/ось 20 м/с2, 60 Гц-500 Гц, 20 циклов/ось Рекомендуемый диапазон для непрерывной работы всего регулирующего клапана составляет ≤20 м/с2 без пикового резонанса.
|
|
Электрический интерфейс |
M20×1.5 |
|
Пневматический интерфейс |
G1/4 |
|
Уровень защиты |
IP66 |
|
Основная ошибка и возврат
|
≤ 1% |
|
Температура окружающей среды |
Невзрывозащищенная обычная версия：-20°C ~ +80°C Невзрывозащищенное низкотемпературное исполнение：-40°C ~ +80°C
|
|
Класс взрывозащищенности и область применения |
Искробезопасный：Ex ia IIC T4/T6 Ga применяемый Zone 0, Zone 1, Zone 2 Взрывозащищенный：Ex d IIC T6 Gb применяемый Zone 1，Zone 2 |
|
Соединение |
Описание |

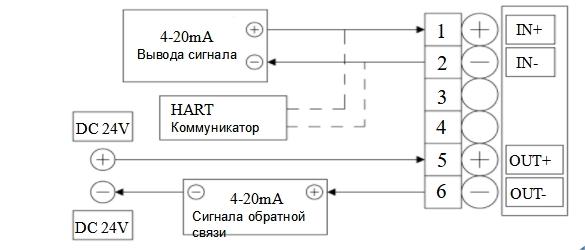

| IN+ |
Входной сигнал 4-20 мА + |
|
IN- |
Входной сигнал 4-20 мА - |
|
OUT+ |
Модуль сигнала обратной связи 18-30 В постоянного тока+ |
|
OUT- |
Модуль сигнала обратной связи с выходом 4-20 мА |
| Соединение | Описание |
|

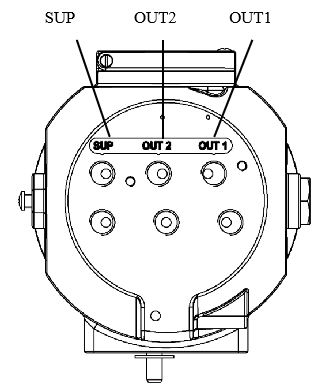

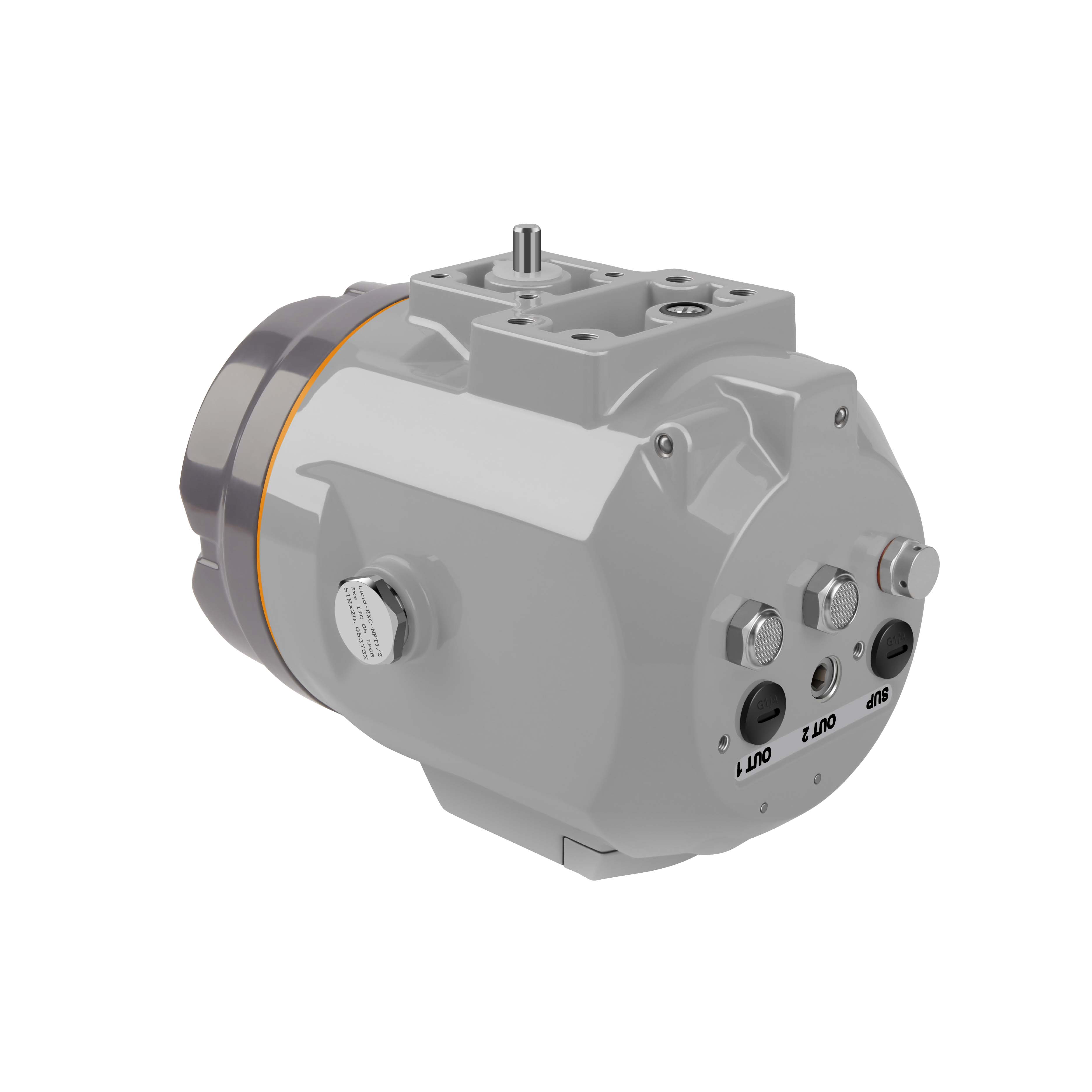

SUP |
Вход для подачи воздуха
|
|
OUT1 |
Контрольный воздуховыпуск 1 |
|
OUT2 |
Контрольный воздуховыпуск 2 |
